Ethernet es una tecnología de redes de datos que permite conectar diversos dispositivos a una red de área local. Esta tecnología facilita la comunicación entre dichos dispositivos, así como la transmisión y el intercambio de información entre los dispositivos de la red.
Protocolo de control de transmisión/Protocolo de Internet (TCP/IP)
Este término hace referencia a un conjunto de protocolos de comunicación utilizados para conectar dispositivos en una red (incluida Internet). El TCP garantiza una transmisión de datos fiable y rápida al verificar la entrega de paquetes y resolver problemas (como la pérdida de paquetes). UDP (Protocolo de datagramas de usuario) es un protocolo ligeramente menos fiable que se utiliza en situaciones en las que la baja latencia y la tolerancia a la pérdida son fundamentales (por ejemplo, en juegos en línea o en la comunicación de voz). El UDP permite una transmisión rápida de datos, pero no garantiza su entrega.
Por direcciones IP nos referimos a las representaciones numéricas específicas de los dispositivos conectados a la red. Cada dispositivo tiene su propia dirección IP única e inequívoca, lo que permite su identificación y la comunicación con él. Por ejemplo, para el Controlador Ethernet LED 3, el rango de direcciones IP recomendado es del 192.168.1.1 al 192.168.1.254.
Las direcciones IP se dividen en diferentes clases; pueden asignarse de forma estática o dinámica (automáticamente) mediante DHCP (Protocolo de configuración dinámica de host). El rango válido para una dirección IP va de 0.0.0.0 a 255.255.255.255.

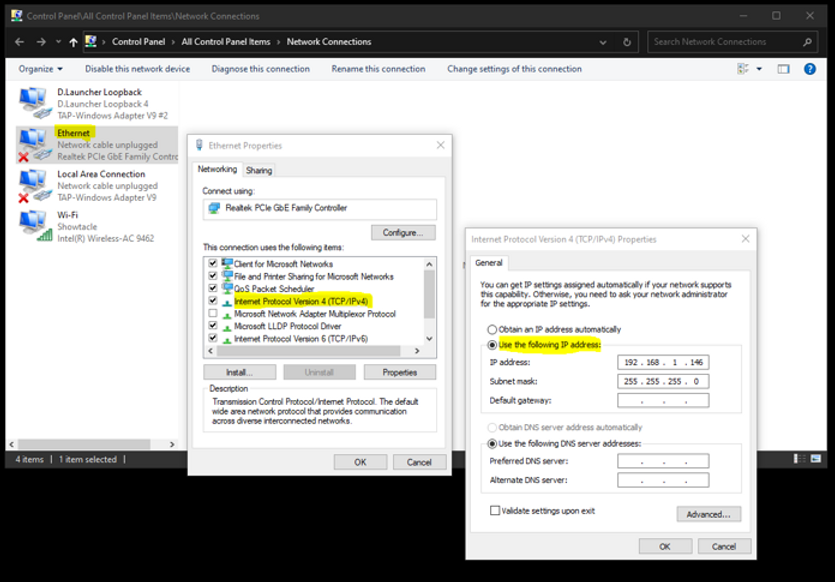

Al conectarte a Internet, no tienes que preocuparte por asignar manualmente una dirección IP. La mayoría de los dispositivos utilizan el protocolo DHCP mencionado anteriormente. Sin embargo, si es necesario, puedes configurar manualmente los ajustes de la dirección IP accediendo a la configuración de red de tu dispositivo. Haz clic en: Ajustes > Red *&*Internet > Ethernet > Cambiar opciones del adaptador > Ethernet > Protocolo de Internet versión 4 (TCP/IPv4). Establece manualmente la dirección IP deseada.
La configuración de la dirección IP del controlador depende del modelo específico que estés utilizando. Algunos controladores disponen de ajustes mediante interruptores DIP (Direct In-line Package), mientras que otros cuentan con una pantalla de control u opciones de configuración web. En el caso del LED Ethernet Controller 3 (LEC3) o controladores similares, la dirección IP suele configurarse a través de la configuración web. Para ello, hay que acceder a una página web alojada en el controlador.

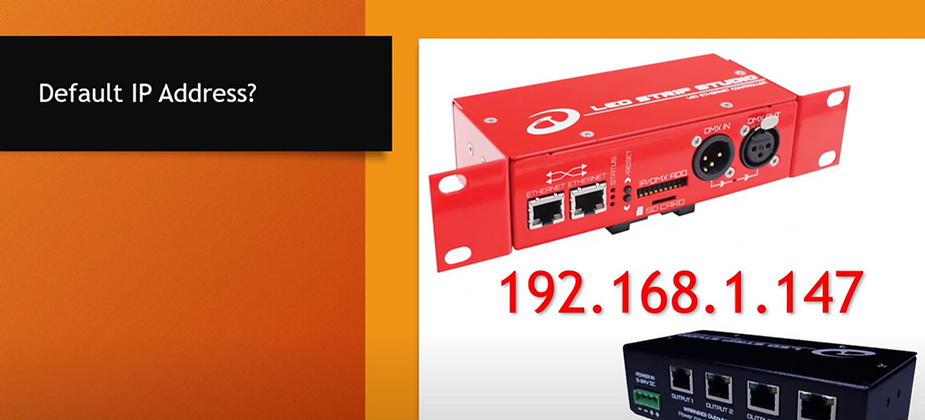

Para configurar la configuración web, necesitará la dirección IP del panel conectado al LEC3. La dirección IP predeterminada para los nuevos controladores LEC3/SPI Matrix es 192.168.1.147.
El comando «ping» es una herramienta habitual que se utiliza para determinar si un dispositivo con una dirección IP específica está conectado a la red.
Para utilizar el comando «ping», sigue estos pasos:
-
Abre el símbolo del sistema en Windows haciendo clic en el menú Inicio y escribiendo «cmd». Se abrirá la ventana del símbolo del sistema.
-
Escribe «ping» seguido de la dirección IP que desees comprobar en la línea de comandos. Por ejemplo, «ping 192.168.1.161».
-
Pulsa Intro para ejecutar el comando.
Si hay un dispositivo o un ordenador en la dirección IP especificada y está conectado a la red, recibirás una respuesta que indicará que la conexión se ha establecido correctamente. Sin embargo, si no hay ningún dispositivo o ordenador en la dirección IP a la que estás haciendo ping, normalmente aparecerá un mensaje de error.
¿Qué dirección IP debo configurar en mi ordenador para comunicarme con un controlador LEC3?
La dirección IP predeterminada del LEC3 es 192.168.1.147, por lo que tu ordenador debe estar en la misma subred —por ejemplo, 192.168.1.50 con una máscara de subred de 255.255.255.0. Esto se configura en Windows en Ajustes > Red e Internet > Ethernet > Cambiar opciones del adaptador > Protocolo de Internet versión 4. Una vez que ambos dispositivos estén en el mismo rango, escribe 192.168.1.147 en tu navegador y aparecerá la interfaz web del controlador.
¿Cuál es la diferencia entre TCP y UDP, y cuál utiliza Art-Net?
TCP comprueba que todos los paquetes lleguen y reenvía los que se pierden, lo cual es ideal para transferencias de archivos fiables, pero añade latencia. UDP simplemente envía los paquetes y no espera confirmación: es más rápido, pero algunos paquetes pueden perderse. Art-Net utiliza UDP porque el control de LED prioriza la velocidad frente a la entrega garantizada. La pérdida de un fotograma se manifiesta como un breve parpadeo, en lugar de provocar que todo el sistema se bloquee a la espera de un reenvío.
¿Puedo conectar mi controlador LED directamente a mi portátil sin necesidad de un router?
Sí, con un cable Ethernet directo (las tarjetas de red modernas detectan automáticamente los cables cruzados, por lo que basta con un cable de conexión estándar). Solo tienes que configurar manualmente direcciones IP estáticas tanto en el portátil como en el controlador para que estén en la misma subred. De hecho, esta es una forma estupenda de configurar y probar un controlador en el taller antes de instalarlo in situ.

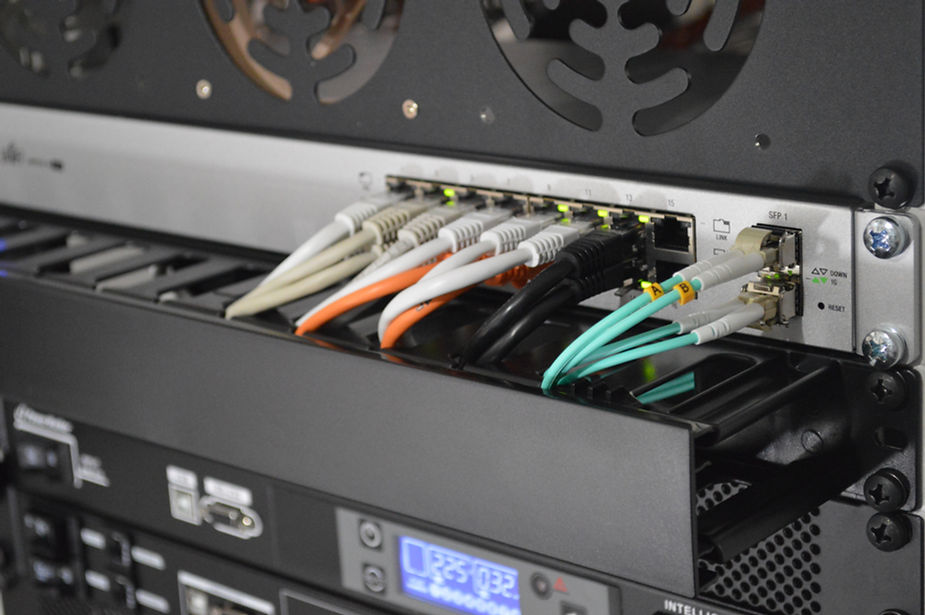

¿Cuántos controladores LED pueden compartir un conmutador Ethernet?
En la práctica, tantos como puertos tenga el conmutador. Un conmutador gestionado estándar de 8 o 24 puertos puede gestionar fácilmente docenas de controladores: los datos Art-Net son ligeros en comparación con la transmisión de vídeo. La clave está en mantener la red LED en un conmutador dedicado, en lugar de compartirla con cámaras, dispositivos de streaming o el tráfico general de la oficina, que compite por el ancho de banda.
¿Qué ocurre si dos dispositivos de mi red tienen la misma dirección IP?
Se produce un conflicto de IP y ambos dispositivos quedan inaccesibles o funcionan de forma errática. La red no sabe a qué dispositivo físico enviar los paquetes. Por eso es importante la asignación de direcciones IP estáticas con un plan de IP adecuado para instalaciones con varios controladores. Anota siempre la IP que asignes a cada controlador y etiqueta el dispositivo para poder localizarlo más adelante.
