Ako pixel LED pásy zmenili pódium Got Talent na živú obrazovku #
Keď väčšina ľudí premýšľa o pódiu televíznej talentovej šou, predstaví si veľké reflektory a možno nejaké panely obrazovky. Ale táto inštalácia zvolila úplne iný prístup — použitie adresovateľných LED pixel pásov zabudovaných priamo do podlahy a stropu na vytvorenie plne živého, video-schopného povrchu pódia. Tu je popis, ako to bolo urobené a čo to robilo zaujímavým.
Výzva: Zvláštne tvary a obrovská hviezda #

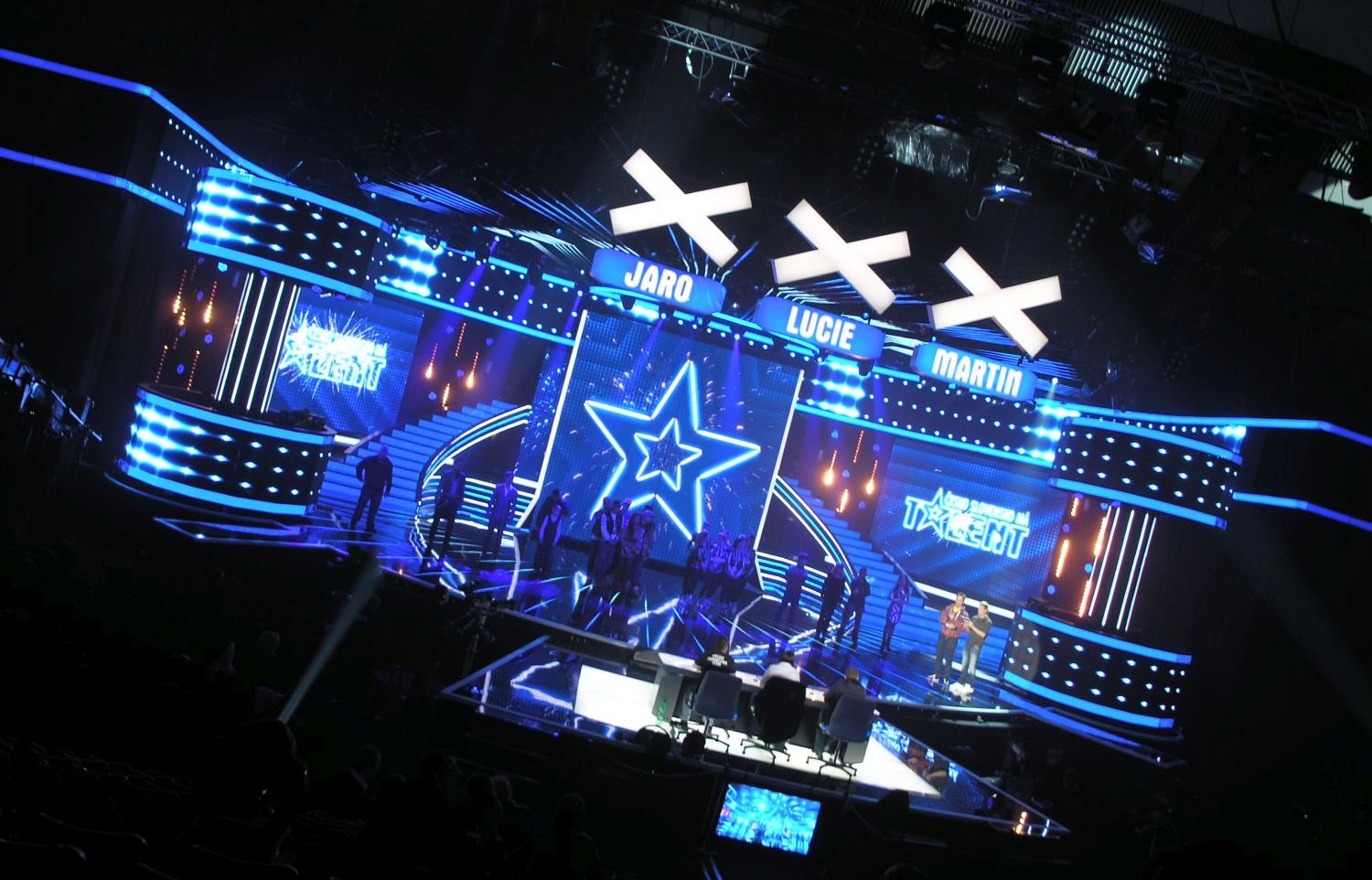

Najväčšou výzvou tejto pixel LED inštalácie bol tvar samotného pódia. Podlaha nebola jednoduchý obdĺžnik — mala nepravidelné okraje, ktoré museli byť úplne pokryté adresovateľnými LED pásmi, aby sa zmenila na živú obrazovku, po ktorej môžete chodiť.

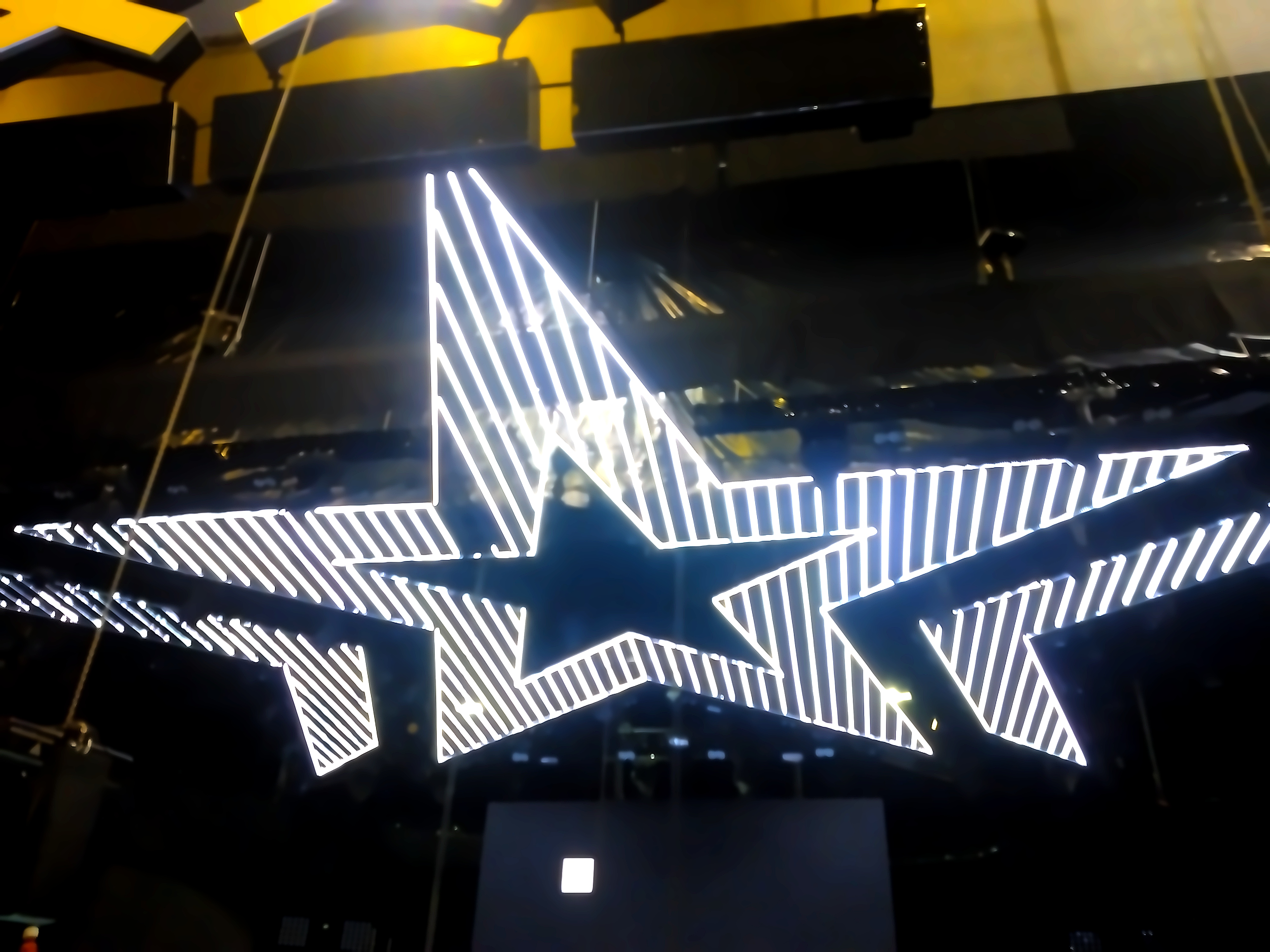

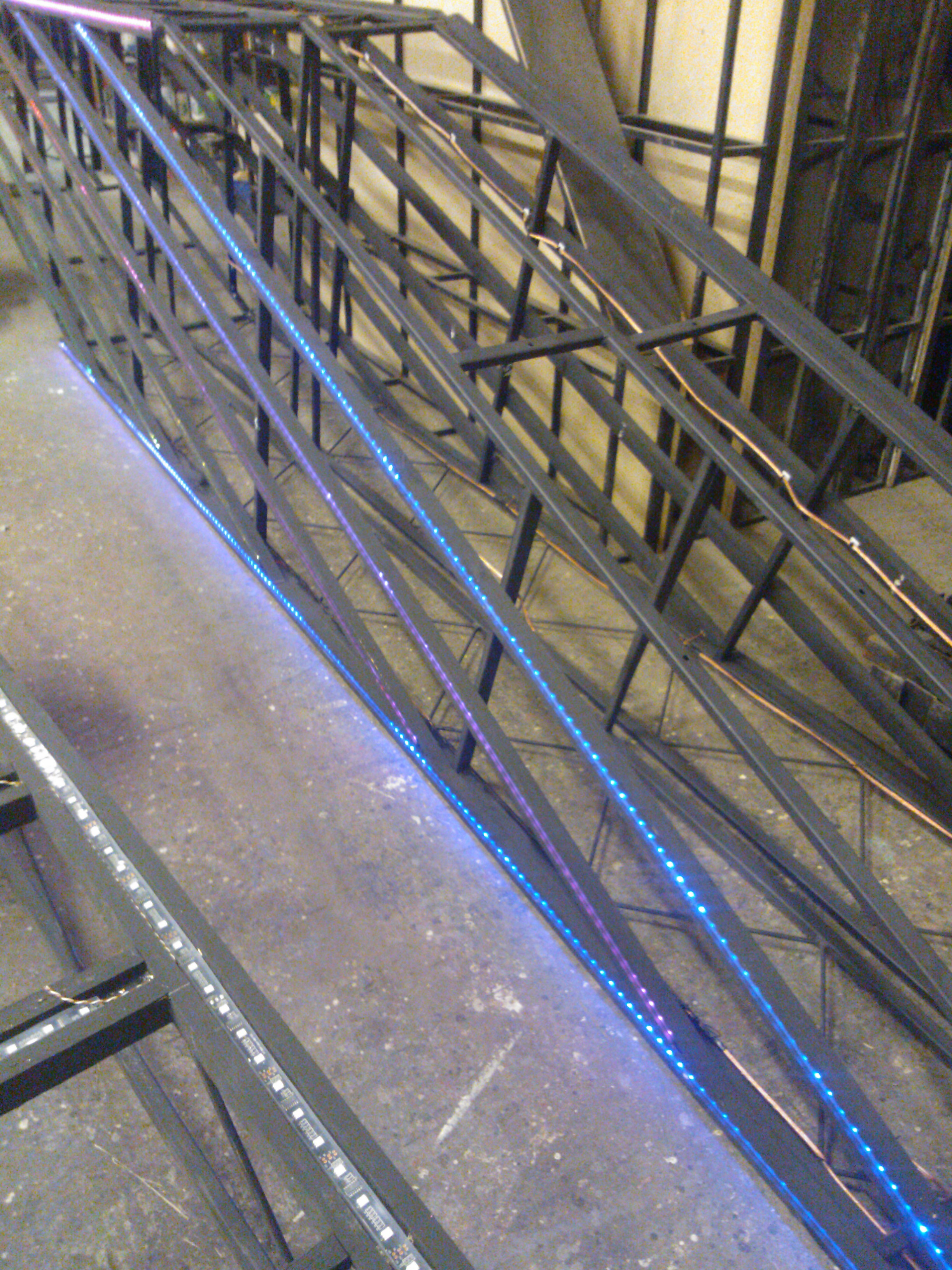

Strop obsahoval veľký tvar hviezdy, viac ako 8 metrov vysoko. Táto hviezda bola rozdelená do nepravidelných segmentov, čo robilo LED pixel mapovanie oveľa ťažším ako štandardné mriežkové rozloženie. V normálnej inštalácii nakreslíte jednoduché obdĺžniky a ste hotoví. Tu mal každý segment hviezdy svoj vlastný jedinečný tvar a musel byť mapovaný individuálne.
Prečo žiadne hliníkové profily? #
Za normálnych okolností by profesionálna LED pixel inštalácia používala hliníkové LED profily na ochranu a difúziu pásov. V tomto prípade by viac ako 1 kilometer LED pásov musel byť narezaný a vložený do profilov, čo však nebolo realistické vzhľadom na rozpočet ani časový harmonogram projektu.
Riešenie bolo praktické:
- Podlahové pásy dostali ochranné krycie sklenené panely položené na vrch — dostatočné na zvládnutie chôdze a javiskovej techniky.
- Stropné pásy na hviezde zostali odhalené. Keďže hviezda bola viac ako 8 metrov nad pódiom, absencia difúznych profilov bola úplne neviditeľná pre živé publikum aj na kamere.
Tento druh inteligentného kompromisu je bežný v profesionálnej práci s LED inštalačnými službami — vedieť, kde je kvalita viditeľná a kde jednoducho nezáleží.
SK6812 5V Pixel pásy a napájacia injekcia #
Celá inštalácia používala SK6812 LED pásy bežiace na 5V. Toto je populárny a spoľahlivý čip digitálneho RGB LED pásu, podobný WS2812B, ale s lepšou konzistentnosťou farieb.
Nevýhodou 5V systémov je pokles napätia. Pri dlhších behloch klesá napätie na vzdialenom konci pásu príliš nízko, čo spôsobuje farebné posuny a stmievanie. Riešením je napájacia injekcia — pripojenie napájacieho zdroja na viacerých miestach pozdĺž pásu, nielen na jednom konci.
Táto inštalácia vyžadovala značný počet bodov napájacej injekcie rozložených po podlahe a strope. Pridalo to zložitosť k kábleniu, ale bolo nevyhnutné na udržanie rovnomerného jasu a presnej farby po celom povrchu.
Stojí za zmienku, že klient už vlastnil staršie 5V pásy, a WS2815 — 12V záložný dátový pás, s ktorým by sa pre dlhé behy pracovalo jednoduchšie — nebol v tom čase dostupný. Tím teda pracoval s tým, čo bolo k dispozícii, a zvládol to dobre starostlivým plánovaním napájania.
LED Strip Studio kontroléry a softvér #
Niekoľko LED Strip Studio kontrolérov bolo použitých na prevádzku inštalácie. Táto hardvérová a softvérová kombinácia je postavená špeciálne pre komplexné pixel LED inštalácie, kde štandardné nastavenia DMX alebo Art-Net by boli príliš pomalé alebo príliš komplikované.
Jednou z kľúčových častí signálovej reťaze bol PCI-Express HDMI grabber — Intensity PRO. Operátor šou odoslal HDMI signál z vysielacieho pultu priamo do tejto zachytávacej karty. Softvér LED Strip Studio potom zachytil tento živý video kanál a mapoval ho v reálnom čase na stropnú hviezdu aj podlahový povrch. To, čo režisér posielal na obrazovku, sa objavilo pod nohami interpretov a nad ich hlavami — súčasne.
Prečo LED Strip Studio protocol namiesto Art-Net? #
Pre veľké pixel LED inštalácie je výber dátového protokolu veľmi dôležitý. Art-Net je priemyselný štandard a funguje dobre v mnohých situáciách. Pre tento projekt však tím zvolil natívny protokol LED Strip Studio namiesto neho.
Dôvodom je rýchlosť a efektivita. Vlastný protokol LED Strip Studio prenáša komprimované dáta a je rýchlejší ako Art-Net. To znamenalo, že obraz na podlahe a strope sa aktualizoval plynulejšie, s menším oneskorením — dôležité, keď zobrazujete živý video kanál, ktorý musí pôsobiť v reálnom čase.
DMX bol stále používaný v inštalácii, ale iba pre špecifické úlohy — hlavne pre diaľkové ovládanie javiskovej techniky a LED kostýmov nosených interpretmi. Pre pixel dáta v tomto rozsahu jednoducho DMX nemá dostatočnú šírku pásma. Je to protokol riadenia osvetlenia, nie video transport.
Mapovanie hviezdy za asi jednu hodinu #
Jednou z najpôsobivejších častí tohto projektu bolo, ako rýchlo bolo pixel mapovanie dokončené. Mapovanie hviezdicového tvaru rozdeleného do nepravidelných segmentov — každý s vlastnými behmi pásov idúcimi rôznymi smermi — by mohlo trvať mnoho hodín pomocou tradičných nástrojov, ako je Art-Net pixel mapovanie v grandMA alebo podobných konzolách.
Tím použil softvér pre LED pixel mapovanie v LED Strip Studio, ktorý zobrazuje živý náhľad mapovania pri kreslení každého segmentu. Môžete okamžite vidieť, ako obraz padá na fyzický tvar, opravovať chyby na mieste a pokračovať. Celý proces mapovania pre stropnú hviezdu bol dokončený za približne jednu hodinu.
Toto je praktický príklad, prečo špecializovaný softvér na LED mapovanie postavený pre pixel inštalácie šetrí obrovské množstvo času v porovnaní s prispôsobovaním všeobecných svetelných konzol na prácu, na ktorú neboli navrhnuté.
Pixel efekt pre vystúpenia interpretov #
Okrem podlahy a stropu produkcia tiež používala niekoľko pixel LED efektov počas rôznych vystúpení. Napríklad toto je logo šou rozsvietené LED pásmi:
Čo táto inštalácia dokazuje #
Tento projekt LED osvetlenia koncertného pódia ukazuje, čo je možné, keď skombinujete správny hardvér, správny softvér a praktické riešenie problémov s reálnym rozpočtom:
- Nepravidelné tvary sa môžu stať plnými LED pixel stenami a obrazovkami
- Živé HDMI video môže byť mapované na akýkoľvek povrch v reálnom čase
- Inteligentné kompromisy pri difúzoroch a profiloch môžu ušetriť rozpočet bez toho, aby poškodili konečný výsledok
- Špecializovaný softvér LED Strip Studio môže dramaticky skrátiť čas komplexného mapovania
Výsledkom bolo pódium, kde interpreti doslova stáli na živej video obrazovke, pod žiariacou 8-metrovou hviezdou — a domáce publikum nikdy nevedelo, ako to bolo urobené.
Často kladené otázky #
Ako zobrazíte živé video na pixel LED podlahe alebo strope?
Potrebujete HDMI zachytávaciu kartu (ako Intensity PRO PCI-Express grabber použitý tu) pripojenú k počítaču bežiacemu softvér pre pixel mapovanie, ako je LED Strip Studio. Softvér zachytáva živý HDMI signál a mapuje ho v reálnom čase na pixel súradnice vašej LED inštalácie. Každý pixel na podlahe alebo strope potom zobrazuje zodpovedajúcu časť video snímky.
Prečo použiť LED Strip Studio protokol namiesto Art-Net pre veľké pixel inštalácie?
Art-Net je štandardný protokol, ale má obmedzenia šírky pásma a pridáva oneskorenie pri prenose veľkého množstva pixel dát. Natívny protokol LED Strip Studio prenáša komprimované dáta rýchlejšie, čo vedie k plynulejšiemu prehrávania s nižším oneskorením — obzvlášť dôležité pri zobrazovaní živého videa cez stovky metrov SK6812 alebo WS2812B LED pásov.
Prečo je napájacia injekcia nevyhnutná pri 5V LED pásoch?
5V adresovateľné LED pásy ako SK6812 zažívajú pokles napätia na vzdialenosť. Keď napätie klesne pod prevádzkovú hranicu, LED diódy na vzdialenom konci pásu sú tmavšie a zobrazujú nesprávne farby. Napájacia injekcia — pripojenie napájacieho zdroja na viacerých miestach pozdĺž pásu — udržuje napätie stabilné a zabezpečuje rovnomerný jas a presnú reprodukciu farieb po celej inštalácii.
Ako dlho trvá pixel mapovanie pre nepravidelný tvar ako hviezda?
S tradičnými nástrojmi ako grandMA alebo základné Art-Net pixel mapovanie by mapovanie nepravidelnej hviezdy rozdelenej do nesúrodých segmentov mohlo trvať mnoho hodín. Pomocou softvéru LED Strip Studio, ktorý zobrazuje živý náhľad mapovania pri kreslení každého segmentu, bola celá stropná hviezda v tejto inštalácii namapovaná za približne jednu hodinu.
Potrebujú LED pásy na strope pódia hliníkové profily a difúzory?
Nie vždy. V tejto inštalácii bol stropný hviezdicový tvar viac ako 8 metrov nad pódiom. V tej výške bola absencia hliníkových profilov a difúzorov neviditeľná pre živé publikum aj na kamere. Difúzory sú najdôležitejšie, keď sa diváci nachádzajú blízko pásov. Pre vysoko namontované prvky je vynechanie profilov rozumným rozpočtovým rozhodnutím, ktoré neovplyvňuje vizuálny výsledok.
Aký je rozdiel medzi DMX a pixel LED protokolmi ako Art-Net alebo LED Strip Studio protokol?
DMX je protokol riadenia osvetlenia navrhnutý pre stmievače a jednoduché svietidlá. Má obmedzené pásmo — jeden DMX universe zvláda iba 512 kanálov, čo sa rovná asi 170 RGB pixelom. Pre veľké pixel inštalácie s tisíckami LED diód potrebujete protokoly ako Art-Net (ktorý beží DMX cez Ethernet naprieč viacerými universmi) alebo proprietárne komprimované protokoly ako vlastný formát LED Strip Studio. V tomto projekte bol DMX použitý iba pre javiskovú techniku a LED kostýmy, zatiaľ čo protokol LED Strip Studio zvládal všetky pixel video dáta.
